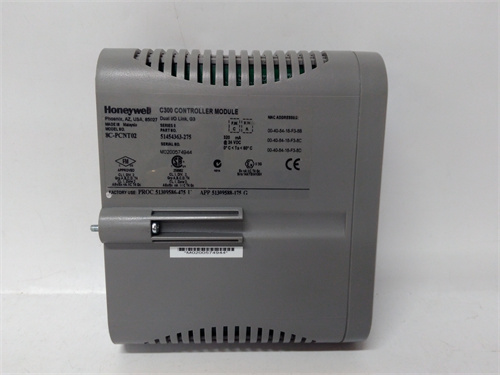

HONEYWELL 8C-PCNT02 51454363-275

Description Технические параметры Производитель: Honeywell Модель: 8C-PCNT02 51454363-275 Тип устройства: модуль высокоскоростного счета и позиционирования (High-Speed Counter/Pulse Train Output Module) Количество каналов: 4 (независимых, гальванически изолированных) Режимы работы (программируемые на канал): Режим A: Счётчик (Counter) — подсчёт импульсов (до 250 кГц) Режим B: Таймер (Timer) — измерение интервалов времени (разрешение 4 мкс) Режим C: Генератор импульсов (Pulse Output) — частота до 250 кГц Режим D: Квадратурный энкодер (Quadrature Encoder) — счётчик с определением направления Максимальная частота входных импульсов: 250 кГц (для всех режимов) Разрешение счётчика: 32 бита (4 294 967 295 импульсов) Типы входных сигналов: TTL (0–5 В) — для энкодеров и датчиков 24 В DC (оптронная изоляция) — для промышленных датчиков Выходные импульсы (Pulse Output): TTL (0–5 В) или 24 В DC (0,5 А) Встроенные функции: сравнение с заданным значением (до 16 уставок), захват положения (position capture), программный сброс счётчика Изоляция: 1500 В (между каналами и шиной, между каналами) Диагностика: встроенная (обрыв цепи, короткое замыкание, потеря сигнала, переполнение счётчика) Индикация: светодиоды Power (зелёный), Run (зелёный), Fault (красный), Active (жёлтый) для каждого канала Интерфейс связи: внутренняя шина Honeywell UCN (5 Мбит/с) Напряжение питания: 5 В и 24 В (от субрейки) Потребляемая мощность: 3 Вт Рабочая температура: 0 … 60 °C Степень защиты: IP20 Сертификация: CE, UL, CSA Совместимость: TDC 3000 (PM, APM, UCN), Experion PKS (C300, C200), модули I/O серий 8C Модуль 8C-PCNT02 51454363-275 имеет встроенную гальваническую изоляцию между каналами и шиной управления, а также поддержку горячей замены. Преимущества и особенности Четыре независимых канала — модуль 8C-PCNT02 51454363-275 имеет 4 канала, которые могут работать в разных режимах одновременно (например, канал 1 — счётчик для измерения расхода, канал 2 — квадратурный энкодер для позиционирования, канал 3 — генератор импульсов для управления сервоприводом). Это позволяет подключать до 4 устройств к одному модулю. Высокая частота 250 кГц — модуль поддерживает частоту до 250 кГц, что достаточно для большинства промышленных применений (энкодеры с разрешением 1000 импульсов на оборот при 3000 об/мин дают частоту 50 кГц). Для высокоскоростных энкодеров (5000 имп/об при 6000 об/мин — 500 кГц) используйте внешний делитель частоты. Режим квадратурного энкодера — модуль 8C-PCNT02 51454363-275 поддерживает подключение квадратурных энкодеров (A, B, Z) с определением направления вращения и позиционированием с точностью до 1 импульса. Это идеально для систем позиционирования (станки с ЧПУ, роботы). Встроенные функции сравнения — модуль имеет 16 уставок (setpoints) для каждого канала. При достижении заданного значения (например, 1000 импульсов) модуль может генерировать прерывание для контроллера или устанавливать выходной сигнал (для управления клапаном, контактором). Гальваническая изоляция — модуль имеет изоляцию 1500 В между каналами и шиной, что предотвращает распространение ошибок (например, короткого замыкания в цепи энкодера) на контроллер. Горячая замена — модуль 8C-PCNT02 51454363-275 можно заменить в работающей системе без отключения питания и без останова технологического процесса (при условии, что система Honeywell настроена на резервирование). Применение именно 8C-PCNT02 51454363-275 в системах Honeywell TDC 3000 и Experion PKS обеспечивает высокоскоростной сбор данных с энкодеров и управление сервоприводами для систем позиционирования, измерения расхода и скорости. Области применения и примеры Промышленность — измерение скорости конвейерных лент (энкодер на валу двигателя, частота до 10 кГц). Энергетика — измерение скорости вращения турбин (энкодер, частота до 50 кГц). Водоснабжение — измерение расхода воды с помощью турбинных расходомеров (частотный выход, до 5 кГц). Металлургия — позиционирование прокатных станов (квадратурный энкодер, частота до 100 кГц). Упаковочная промышленность — синхронизация конвейеров (генератор импульсов для управления сервоприводом). Реальный кейс: на прокатном стане «Северсталь» (Череповец) модуль 8C-PCNT02 51454363-275 используется для позиционирования заготовки перед прокаткой. Квадратурный энкодер (5000 имп/об) установлен на валу двигателя рольганга. Модуль считает импульсы (частота 200 кГц при скорости 2400 об/мин) и при достижении заданного положения (100 000 импульсов) выдает сигнал на остановку рольганга. Точность позиционирования — ±1 импульс (±0,072 мм). За 10 лет эксплуатации не зафиксировано ни одного отказа модуля. При обрыве кабеля энкодера модуль обнаружил ошибку (потеря сигнала) и передал аварию в контроллер, стан был остановлен до повреждения заготовки. Сравнение с конкурентами 8C-PCNT02 51454363-275 имеет 4 канала, частоту 250 кГц, 32-битный счётчик, поддержку квадратурного энкодера, тогда как Siemens SIMATIC ET 200SP TM Count — 2 канала, 100 кГц, 32-битный счётчик. Rockwell 1756-HSC — 2 канала, 1 МГц, 32-битный счётчик, но цена выше на 40%. Только 8C-PCNT02 51454363-275 имеет 4 канала и гальваническую изоляцию 1500 В. По стоимости 8C-PCNT02 51454363-275 на вторичном рынке находится в диапазоне 500–1000 долларов. Рекомендации по выбору Проверьте версию вашей системы Honeywell — 8C-PCNT02 51454363-275 совместим с TDC 3000 (UCN) и Experion PKS (C300, C200). Для старых систем TDC 2000 используйте другие модули. Выберите режим работы для каждого канала — 8C-PCNT02 51454363-275 поддерживает 4 режима: Счётчик (Counter) — для подсчёта импульсов (расходомеры, счётчики продукции) Таймер (Timer) — для измерения интервалов времени (скорость, ускорение) Генератор импульсов (Pulse Output) — для управления сервоприводами (частота до 250 кГц) Квадратурный энкодер (Quadrature Encoder) — для позиционирования (A, B, Z) Убедитесь, что тип входных сигналов соответствует вашим датчикам — модуль поддерживает TTL (0–5 В) для энкодеров и 24 В DC (оптронная изоляция) для промышленных датчиков. Настройка типа входа выполняется через конфигурационное ПО Honeywell (Control Builder). Рассчитайте частоту импульсов — максимальная частота модуля — 250 кГц. Для энкодера с разрешением 1000 имп/об при 6000 об/мин частота составит 1000 × (6000/60) = 100 кГц — подходит. Для энкодера с разрешением 5000 имп/об при 6000 об/мин частота составит 500 кГц — превышение. В этом случае используйте внешний делитель частоты. Приобретая 8C-PCNT02 51454363-275 на вторичном рынке, проверьте все 4 канала с помощью генератора импульсов (TTL, 10–100 кГц) и осциллографа. Убедитесь, что счётчик правильно считает импульсы. Проверьте режим квадратурного энкодера (подключите энкодер или имитатор сигналов A, B, Z). Меры предосторожности Перед установкой 8C-PCNT02 51454363-275 убедитесь, что субрейка Honeywell обесточена. Модуль поддерживает горячую замену, но при установке во включённом шасси существует риск повреждения соседних модулей. Не подключайте к входам модуля напряжение выше 30 В (для входов 24 В DC) или выше 5,5 В (для TTL-входов). Превышение приведёт к пробою изоляции и выходу из строя входных цепей. При монтаже 8C-PCNT02 51454363-275 в шкаф с высоковольтным оборудованием соблюдайте минимальное расстояние 200 мм до кабелей 380 В AC. Электромагнитные помехи могут вызывать ложные срабатывания (дополнительные импульсы). После замены модуля обязательно выполните процедуру «Module Acceptance Test» через сервисное ПО Honeywell — модуль должен пройти внутреннее тестирование всех 4 каналов (проверка счётчика, таймера, генератора импульсов, квадратурного энкодера). Никогда не отсоединяйте энкодер от модуля при включённом питании — разрыв цепей A, B, Z может вызвать ложные импульсы и повредить входные цепи. Все соединения выполняйте при отключённом питании. Если необходимо заменить энкодер на работающей системе, переведите соответствующий канал в режим «Out of Service» через Control Builder перед отключением. DAI01 ABB RX835 ABB DCS ABB DAI01 I/O DDI03 ABB PLC ABB RX865 DCS
